DS/Z64H 水封闸阀

发布时间：2020-05-14

产品概述：

水封闸阀适用于工作压力1.6~10.0MPa，工作温度0~425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质，适用介质为水、油品、蒸汽和非腐蚀气体等。

DS/Z64H水封闸阀

产品特点：

1、DSZ64H水封闸阀的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。

2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动。
6、DSZ64H水封闸阀适用于公称压力≤1O.OMPa，工作温度≤425℃，工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

DS/Z64H水封闸阀

性能规范：

试验压力 Test pressure	公称压力PN/MPa
试验压力 Test pressure	1.0	1.6	2.5	4.O	6.4	1O.0
壳体强度试验 Shell Strength test	1.5	2.4	3.8	6.O	9.6	15.0
密封试验 Seal test	1.1	1.8	2.8	4.4	7.0	11.O
上密封试验 Back seal test	1.1	1.8	2.8	4.4	7.0	11.0
气密封试验 Leak- proofness test	0.5～O.7

DS/Z64H水封闸阀

零件材料：

产品类型 Product type	零件名称 Part name
产品类型 Product type	阀体、阀盖、支架 B0dy，BOnnet，Yoke	阀杆 Valve rod	闸板、阀瓣、密封面 Walge gate Disc Sealface	阀座密封面 Seatring seal face	阀杆螺母 Yoke nut	填料 Packing
碳钢型(C) Carbon steel	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢 Stainlesssteel	铝青铜 Albronze	柔性石墨 F18xible graphite
合金钢(I) Alloy steel	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金 Carbide alloy	铝青铜 Albronze	柔性石墨 F18xible graphite

主要外型尺寸：

公称通径 DN/mm Nominal diameter	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径 DN/mm Nominal diameter	L	α	H	DO	D	D1	D	D1
50	250	37o30’	334	250	58	50	64	4g
65	270	37o30’	439	250	75	65	82	67
80	280	37o30’	495	300	91	79	95	77
100	300	37o30’	575	350	11O	97	117	101
125	325	37o30’	587	350	136	121	144	126
150	350	37o30’	607	350	163	146	172	158
200	400	37o30’	740	400	223	202	223	202
250	450	37o30’	863	400	278	254	278	254
300	500	37o30’	990	400	330	305	330	305
350	550	37o30’	1137	500	382	352	382	352
400	600	37o30’	1523	500	432	399	432	39g
450	650	37o30’	1618	600	485	451	485	451
500	700	37o30’	1657	600	535	501	535	499
600	800	37o30’	1746	700	636	601	636	599

DS/Z64H水封闸阀

上一个：PZI 配水闸阀

下一个：Z23X 钻井高压泥浆闸阀

返回列表

产品展示

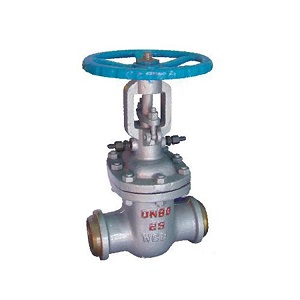

DS/Z64H 水封闸阀
