ZMAS 气动薄膜高压角型调节阀

发布时间：2020-05-14

一、产品概述

气动薄膜高压角形调节阀是为高压系统使用的一种阀门。与气动或电动（配用电－－气转换器）调节仪表等连接后，应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面，从而达到介质流量的改变，完成对所需参数（如压力、流量、温度、液位等）的调节。

二、主要技术参数

公称通径 DN(mm)		PN320	6			10					15					25						32			40		50		65		80		100
公称通径 DN(mm)		PN220	6			10					15					25						32			40		50		65		80		100
阀座直径(mm)			3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
额定流量系数C			0.4 0.63	0.1 0.16 0.25	0.4	0.1 0.16 0.25	0.4 0.63	1.0	1.6	2.5	0.4 0.63	1.0	1.6 0.63	2.5	0.4	1.0	1.6	2.5	4.0	6.3	8	6.3	10	16	10	25	16	40	25	63	40	100	63	160
允许压差	输入信号 kgf/cm2 (0.2～0.1)		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
	输入信号 kgf/cm2 (0.2～0.1)		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
	输入信号 kgf/cm2 (0.6～1.8)		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
	输入信号 kgf/cm2 (0.6～1.8)		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8
流量特性			直　线																			直线，等百分比
配用执行机构型号			ZMA(B)-1			ZMA(B)-3																ZMA(B)-4							ZMA(B)-5
有效面积cm2			200			400																630							1000
行　程mm			10			16																25							40
作用方式			气开式，气关式
工作温度℃			-40～+250
信号压力			0.02～0.10(标准信号)　0.04～0.20　0.06～0.18
说明			额定流量系数和流量特性以底进行为标准。

三、主要零件材料

零件名称	阀体	阀杆	阀芯	阀座	填料	压缩弹簧	波纹薄膜
材料	40锻钢不锈钢钼二钛	2Cr13 不锈钢钼二钛	2Cr13或堆焊钴铬钨硬质合金	2Cr13或堆焊钴铬钨硬质合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡胶夹尼衬里

四、主要技术指标

序号	项目		单位	不带定位器	带定位器
1	基本误差		％	±4	±1
2	回差		％	2.5	1
3	死区		％	1.5	0.1
4	允许泄漏量		％	为C值的0.01％，对C≤4.Q泄≈0
5	额定流量系数Kv偏差	C≤4	％	±15
5	流量特性误差	C>4	％	±10

五、主要连接尺寸

公称通径 DN	公称压力 PN	Dφ	Dk	d	b	n-φ	L	L1	D
公称通径 DN	公称压力 PN	Dφ	Dk	d	b	n-φ	L	L1	D	a	b
6	320	管道连接为焊接式外径×14内径6					83	98	230	429	480
6	220	管道连接为焊接式外径×14内径6					83	98	230	429	480
10	320	95	60	12	20	3-18	105	90	325	594	673
10	220	95	60	12	20	3-18	105	90	325	594	673
15	320	105	68	15	20	3-18	105	105	325	594	673
15	220	95	60	15	20	3-18	105	105	325	594	673
25	320	115	80	23	22	4-18	120	120	325	609	688
25	220	105	68	23	20	3-18	120	120	325	609	688
32	320	135	95	30	25	4-22	135	135	410	834	939
32	220	115	80	30	22	4-18	135	135	410	834	939
40	320	165	115	38	32	6-26	165	165	410	870	674
40	220	165	115	38	28	6-26	165	165	410	870	674
50	320	200	145	50	40	6-29	190	190	410	910	1016
50	220	165	115	50	32	6-26	190	190	410	910	1016
65	320	225	170	65	50	6-33	215	215	495	1090	1225
65	220	200	145	65	40	6-29	215	215	495	1090	1225
80	320	260	195	80	60	9-36	260	260	495	1185	1310
80	220	225	170	80	50	6-33	260	260	495	1185	1310
100	320	300	235	100	75	8-39	290	290	495	1235	1360
100	220	260	195	100	60	6-36	290	290	495	1235	1360

上一个：ZAZPF 电动衬氟调节阀

下一个：ZJHM 精小型气动薄膜套筒调节阀

返回列表

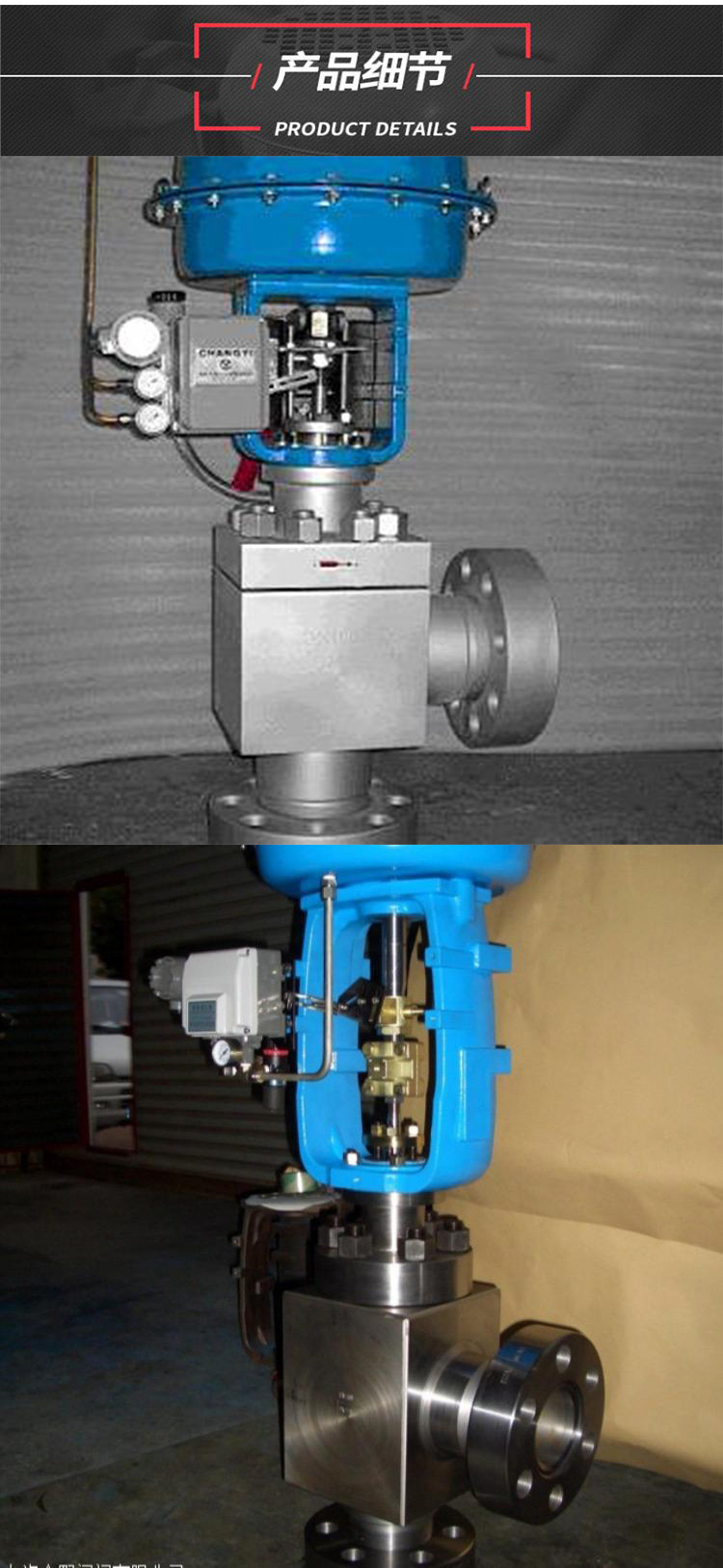

产品展示

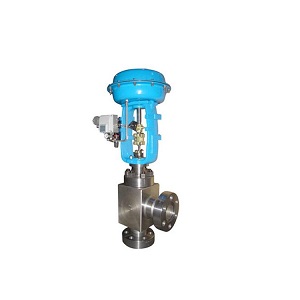

ZMAS 气动薄膜高压角型调节阀
